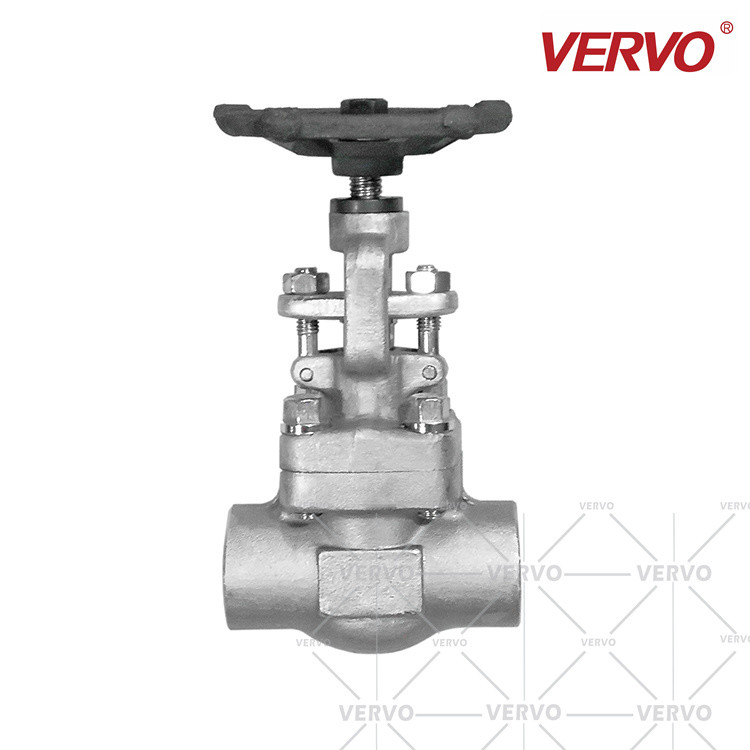

Válvulas de aço inoxidável inoxidáveis de aço forjadas da válvula de globo da agulha do interruptor da válvula de globo F304 1inch Dn25 800lb fora do parafuso

Válvulas de aço inoxidável inoxidáveis de aço forjadas da válvula de globo da agulha do interruptor da válvula de globo F304 1inch Dn25 800lb fora do parafuso

VERVO forjou as válvulas de globo de aço é oferecido no teste padrão reto, no Y-teste padrão, na capota aparafusada e no projeto soldado da capota em uma vasta gama de carbono, de aço inoxidável de aço inoxidável, frente e verso, de liga e de outros materiais especiais. VERVO forjou as válvulas de globo de aço é fabricado de acordo com o projeto do API 602.

GAMA DE PRODUTOS

Faz sob medida NPS 1/2 a NPS 4

Classe 800 para classificar 2500

MATERIAIS

Disponível no forjado (A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), liga 20, Monel, Inconel, Hastelloy

CARACTERÍSTICAS DE PROJETO

Interruptor, NPT, RF, ou BW

Fora do parafuso & do garfo (OS&Y)

Capota aparafusada, capota soldada ou capota do selo de pressão

PADRÃO DE PROJETO

Projeto & fabricação de acordo com API 602, ASME B16.34

Conexão de extremidade de acordo com ASME B16.11 (interruptor), ASME B1.20.1 (NPT), ASME B16.5 (RF, RTJ)

Teste & inspeção de acordo com API 598

Também disponível por NACE MR-0175, NACE MR-0103, ISO 15848, API 624

CL800	Capota do parafuso (BB)/capota de solda (WB), Reduza o porto do porto (RP) /Full (FP), fora do parafuso e do garfo (OS&Y), Linha (NPT), solda do soquete (interruptor), solda de extremidade (BW)
Tamanho (NPS)	R.P	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2
	F.P	3/8	1/2	3/4	1	1-1/4	1-1/2	2
Cara a cara	L	79	92	111	120	152	172	220
Diâmetro do volante	W	100	100	125	160	160	180	200
Altura	H	170	172	207	228	270	320	356
Diâmetro portuário do fluxo	d	10,5	13,5	17	22	28	34	44
Peso (quilogramas)	B.B	2,2	2,4	4,1	5,7	7,6	12,2	21
	W.B	1,9	2,1	3,9	5,5	7,4	11,6	19,7
CL900~CL1500	Capota do parafuso (BB)/capota de solda (WB), Reduza o porto do porto (RP) /Full (FP), fora do parafuso e do garfo (OS&Y), linha (NPT), solda do soquete (interruptor), solda de extremidade (BW)
Tamanho (NPS)	R.P	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2
	F.P	3/8	1/2	3/4	1	1-1/4	1-1/2	2
Cara a cara	L	92	111	120	152	172	220
Diâmetro do volante	W	100	125	160	160	180	200
Altura	H	172	207	228	270	320	387
Diâmetro portuário do fluxo	d	10,5	13,5	17	22	28	34
Peso (quilogramas)	B.B	4,1	5,6	6,7	7,6	12,2	21
	W.B	3,8	5,4	6,5	7,4	12	20,2
CL2500	Capota de solda (WB), Reduza o porto do porto (RP) /Full (FP), fora do parafuso e do garfo (OS&Y), linha (NPT), solda do soquete (interruptor), solda de extremidade (BW)
Tamanho (NPS)	R.P	3/8	1/2	3/4	1	1-1/4	1-1/2	2
Cara a cara	L		120	120	152	172	220	220
Diâmetro do volante	W		160	160	160	180	200	200
Altura	H		228	228	270	320	387	396
Diâmetro portuário do fluxo	d		10,5	13,5	17	22	28	34
Peso (Quilograma)	W.B		6,7	6,5	7,6	12,2	21	20,7
